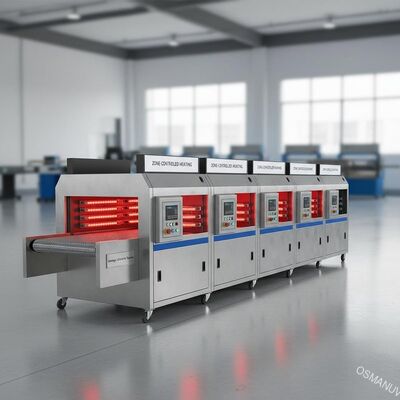

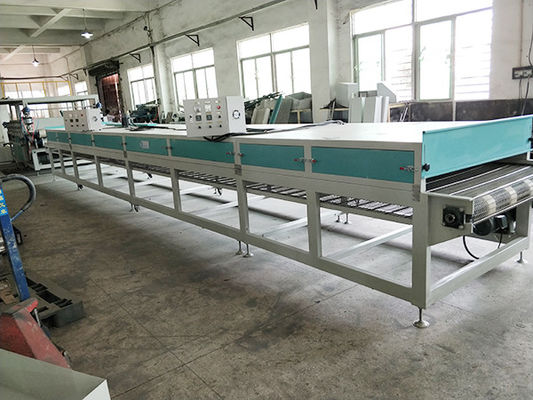

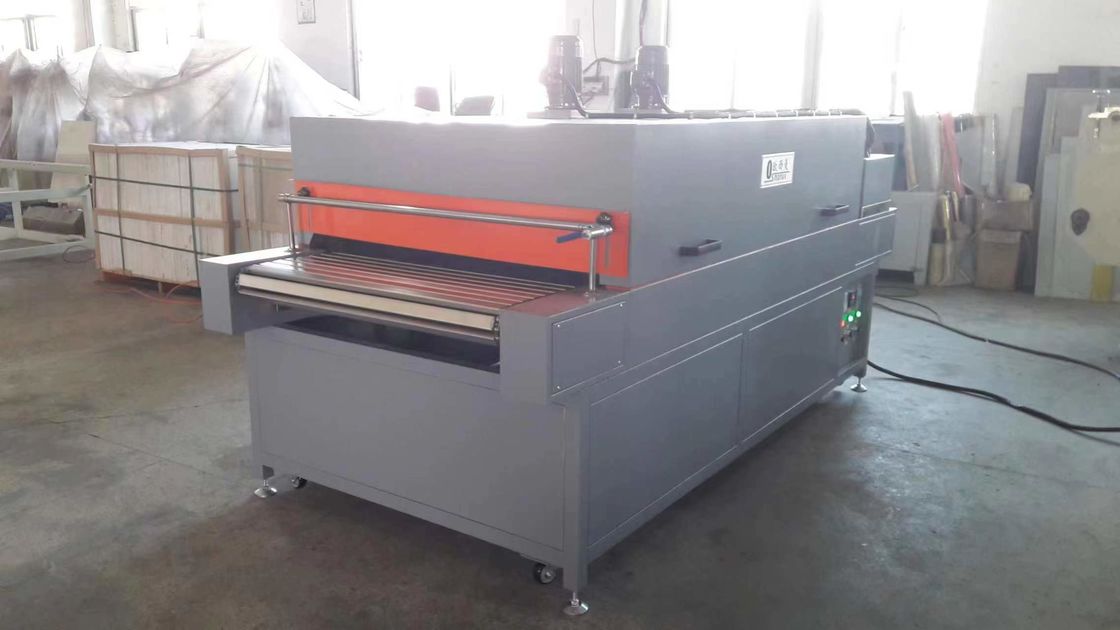

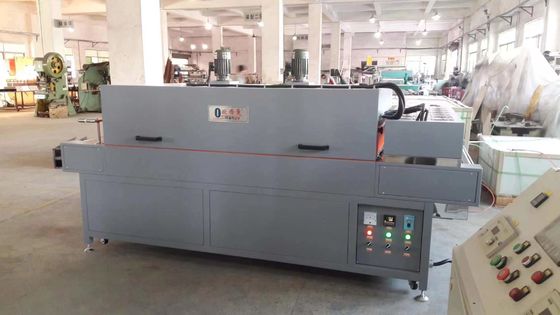

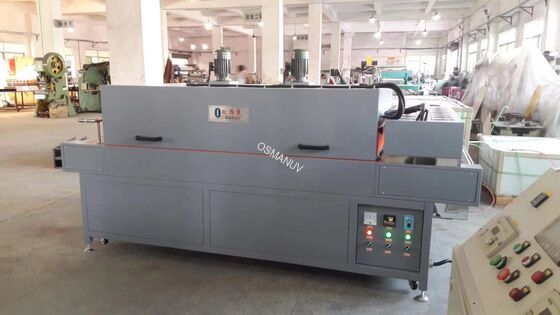

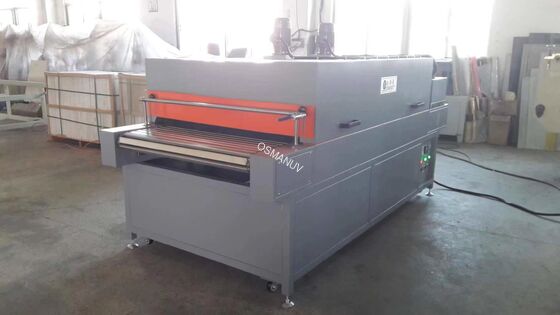

এনার্জি-ইলেকট্রিক আইআর শুকানোর টানেল | তাপ-সংবেদনশীল স্তরগুলির জন্য জোন-নিয়ন্ত্রিত উত্তাপ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OSMANUV |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | স্পেসিফিকেশন |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনা সাপেক্ষ |
| প্যাকেজিং বিবরণ: | কাঠের প্যাকেজিং |
| ডেলিভারি সময়: | 30-45 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | আলোচনা |
|
বিস্তারিত তথ্য |
|||
| হিটিং মোড: | ইনফ্রারেড হিটিং | উচ্চতা: | 1300 মিমি |
|---|---|---|---|
| রঙ: | সাদা এবং সবুজ | আবরণ গতি: | সামঞ্জস্যযোগ্য, 1-8 মি/মিনিট |
| রক্ষণাবেক্ষণের প্রয়োজনীয়তা: | সহজ অ্যাক্সেস অংশ সঙ্গে কম রক্ষণাবেক্ষণ | মেশিনের মাত্রা: | মডেলের উপর ভিত্তি করে কাস্টমাইজযোগ্য |
| কাজের টেবিল: | ভাসমান | গরম সময়: | 0-999S |
পণ্যের বর্ণনা
এনার্জি-ইলেকট্রিক আইআর শুকানোর টানেল। তাপ সংবেদনশীল সাবস্ট্র্যাটের জন্য জোন নিয়ন্ত্রিত গরম।
পণ্যের সংক্ষিপ্ত বিবরণ
এই শিল্প ইনফ্রারেড শুকানোর লাইনটি চারপাশের বায়ু গরম না করেই ধাতুপট্টাবৃত বা মুদ্রিত স্তরগুলিতে দ্রুত শক্তি স্থানান্তর করতে মাঝারি তরঙ্গ বা স্বল্প তরঙ্গের আইআর ইমিটারগুলি ব্যবহার করে।প্রচলিত গরম বায়ু চুলা তুলনায় শুকানোর সময় 50-80% হ্রাস পায়মডুলার ডিজাইন বিদ্যমান মুদ্রণ, লেপ বা ল্যামিনেটিং লাইনে সংহত করার অনুমতি দেয়।কাস্টমাইজযোগ্য ইমিটার টাইপ, জোন দৈর্ঘ্য, ল্যাম্প পাওয়ার ঘনত্ব এবং শীতল পদ্ধতিবিভিন্ন স্তর (কাগজ, ফিল্ম, ধাতু, কাঠ, টেক্সটাইল বা কাঁচ) জন্য উপলব্ধ।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মান / পরিসীমা |
|---|---|
| আইআর তরঙ্গদৈর্ঘ্য | স্বল্প তরঙ্গ (0.8-1.4 μm) বা মাঝারি তরঙ্গ (1.4-3.0 μm) - কাস্টমাইজযোগ্য |
| ইমিটার প্রকার | কোয়ার্টজ টিউব, কার্বন ফিলামেন্ট, অথবা সিরামিক (কাস্টমাইজযোগ্য) |
| জোন অনুযায়ী শক্তি ঘনত্ব | 20 - 150 kW/m2 (নিয়মিত) |
| মোট ইনস্টল করা শক্তি | ১০ কিলোওয়াট - ৫০০ কিলোওয়াট (মডুলার) |
| শুকানোর প্রস্থ | 300 মিমি - 3000 মিমি (নির্ধারিত) |
| সাবস্ট্র্যাটের বেধের পরিসীমা | 0.01 মিমি (ফিল্ম) - 50 মিমি (বোর্ড) |
| লাইন গতি | ১-২০০ মিটার/মিনিট (লেপ এবং শুকানোর দৈর্ঘ্যের উপর নির্ভর করে) |
| শুকানোর তাপমাত্রা (সাবস্ট্র্যাট পৃষ্ঠ) | 40°C - 300°C (বন্ধ লুপ নিয়ন্ত্রিত) |
| তাপমাত্রার অভিন্নতা | পুরো প্রস্থ জুড়ে ±3°C |
| জোন সংখ্যা | ১-১২ অঞ্চল (স্বতন্ত্র শক্তি নিয়ন্ত্রণ) |
| ঠান্ডা করার পদ্ধতি | পরিবেষ্টিত বায়ু, জোরপূর্বক বায়ু বা জল-শীতল শীতল রোলস |
| পাওয়ার সাপ্লাই | 380V - 480V / 50/60Hz / 3-ফেজ |
| নিষ্কাশন বায়ু প্রবাহ | 500 - 8000 m3/h (কাস্টমাইজযোগ্য) |
অ্যাপ্লিকেশন
- মুদ্রণ শিল্প- দ্রাবক ভিত্তিক, জল ভিত্তিক, ইউভি কালি কাগজ, ফিল্ম, ফয়েল
- লেপ লাইন- ল্যাক, ল্যাক, প্রাইমার, কাঠ, ধাতু, প্লাস্টিকের আঠালো
- টেক্সটাইল শুকানো- পিগমেন্ট প্রিন্টিং, রজন ফিনিশিং, স্ক্রিন প্রিন্ট হার্নিং
- ইলেকট্রনিক্স- সোল্ডার মাস্ক শুকানো, কনফর্মাল লেপ নিরাময়
- প্যাকেজ- লেমিনেশন আঠালো শুকানোর, কার্টন লেপ
- অটোমোবাইল যন্ত্রাংশ- প্রাইমার ফ্ল্যাশ-অফ, টপ-কোট শুকানো
- ননউভেনস & গ্লাস ফাইবার- বন্ডার হার্নিং, আর্দ্রতা অপসারণ
- কাঠের ফিনিশিং- প্যানেল বা প্রোফাইলের উপর দাগ, সিলার, টপ কোট শুকানো
কাস্টমাইজেশন অপশন
- আইআর তরঙ্গদৈর্ঘ্যের নির্বাচন- স্বল্প তরঙ্গ (দ্রুত গরম, ঘন আবরণ) বা মাঝারি তরঙ্গ (নরম, গভীর অনুপ্রবেশ)
- জোনের দৈর্ঘ্য এবং সংখ্যা- ০.৫ মিটারের রিচ-আপ ড্রায়ার থেকে ২০ মিটারের মাল্টি-জোন টানেল
- ইমিটার বিন্যাস- অনুভূমিক (ট্র্যাক), উল্লম্ব (শীট), বা কোণযুক্ত (3D অংশ)
- শীতল সিস্টেম- পরিবেষ্টিত, চাপযুক্ত বায়ু, শীতল রোল, বা জল জ্যাকেট
- বিস্ফোরণ প্রতিরোধী নকশা- দ্রাবক সমৃদ্ধ পরিবেশে (ATEX/CSA ইচ্ছাকৃত)
- বায়ু শুদ্ধকরণ ব্যবস্থা- ইমিটারগুলিতে ধুলো/কন্ডেনসেশন প্রতিরোধ করতে
- তাপ পুনরুদ্ধার ইউনিট- নিষ্কাশন তাপকে পুনরায় প্রবাহিত করে
- প্রোফাইল নিয়ন্ত্রণ- অসামান্য লেপ বেধের জন্য প্রান্ত থেকে প্রান্তে পাওয়ার জোনিং
- সমন্বয়- প্রিন্টার, লেটার, ল্যামিনেটর বা স্লিটার সহ (কাস্টমাইজযোগ্য ইন্টারফেস)
- সাবস্ট্রেট ট্র্যাকিং- প্রস্থ ও গতির ক্ষতিপূরণ (সেন্সর ফিডব্যাক)
মূল বৈশিষ্ট্য
✅৫০-৮০% দ্রুত শুকানোতুলনায় প্রচলিত কনভেকশন চুলা
✅জ্বালানি দক্ষতা- পরিবেষ্টিত বায়ু নয়, স্তরকে শক্তি পরিচালিত (৫০% পর্যন্ত সঞ্চয়)
✅কমপ্যাক্ট পদচিহ্ন- 1/3 থেকে 1/2 লম্বা গরম বায়ু টানেল
✅তাত্ক্ষণিক চালু/বন্ধ- গরম বা শীতল হওয়ার সময় নেই
✅বায়ু ঝড় নেই- হালকা ওজনের ওয়েবের জন্য আদর্শ (ফিল্ম, টিস্যু)
✅জোন পাওয়ার স্বাধীন নিয়ন্ত্রণ- ভেরিয়েবল লেপ ওজন জন্য নিখুঁত
✅হট জোনের ভিতরে কোন চলন্ত অংশ নেই- কম রক্ষণাবেক্ষণ
✅তাপ সংবেদনশীল স্তরগুলির জন্য উপযুক্ত- পাইরোমিটার ফিডব্যাক সহ মাঝারি তরঙ্গ আইআর জ্বলন প্রতিরোধ করে
✅নিরাপদ অপারেশন- ল্যাম্প ব্রেক সনাক্তকরণ, অতিরিক্ত তাপমাত্রা কাটা, ধোঁয়া উত্তোলন interlock
সহায়তা ও সেবা
- বিনামূল্যে শুকানোর পরীক্ষা- IR শুকানোর বক্ররেখা এবং শক্তি খরচ রিপোর্ট জন্য আপনার লেপ স্তর নমুনা পাঠাতে
- অন-সাইট লাইন অডিট- বর্তমান শুকানোর দক্ষতা পরিমাপ এবং আইআর retrofit সুপারিশ
- ইনস্টলেশন ও কমিশন- আইআর অ্যাপ্লিকেশন ইঞ্জিনিয়ারদের দ্বারা
- অপারেটর প্রশিক্ষণ- পাওয়ার সেটিং, জোন ব্যালেন্সিং, ল্যাম্প প্রতিস্থাপন
- 24/7 দূরবর্তী ডায়াগনস্টিক- ভিপিএন এর মাধ্যমে পিএলসি অ্যাক্সেস
- খুচরা যন্ত্রাংশের উপলব্ধতা- ল্যাম্প (10,000+ ঘন্টা), রিফ্লেক্টর, এসএসআর মডিউল
- বার্ষিক পারফরম্যান্স চেক- পাইরোমিটার এবং পাওয়ার কন্ট্রোলারের পুনরায় ক্যালিব্রেশন
প্যাকিং ও শিপিং
- স্ট্যান্ডার্ড প্যাকিং: স্ট্রেচ-ওয়েপড প্রোফাইল, কন্ট্রোল ক্যাবিনেটের জন্য কাঠের ক্যাসেট এবং ল্যাম্প
- শিপিং: এফওবি বা সিআইএফ (টানেলের দৈর্ঘ্যের উপর নির্ভর করে 20 ফুট বা 40 ফুট এইচসি কনটেইনার)
- লিড টাইম: স্ট্যান্ডার্ড মডেলের জন্য 30-45 দিন, সম্পূর্ণ কাস্টমাইজড সিস্টেমের জন্য 50-70 দিন
- অন্তর্ভুক্ত নথি: অপারেশন ম্যানুয়াল, ল্যাম্পের তারের চিত্র, সিই/ইএসি শংসাপত্র (যদি প্রয়োজন হয়), খুচরা যন্ত্রাংশের তালিকা
- চালানের বন্দর: সাংহাই / নিংবো / শেঞ্জেন (কাস্টমাইজযোগ্য)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: শুকানোর জন্য স্বল্প তরঙ্গ এবং মাঝারি তরঙ্গ আইআর এর মধ্যে পার্থক্য কী?
উঃস্বল্প তরঙ্গ (0.8-1.4 μm)পৃষ্ঠকে তাত্ক্ষণিকভাবে গরম করে - পাতলা লেপ, উচ্চ লাইন গতি এবং জল ভিত্তিক সিস্টেমের জন্য আদর্শ।মাঝারি তরঙ্গ (1.4-3.0 μm)গভীরতর প্রবেশ করে - ঘন আবরণ, আঠালো এবং তাপ সংবেদনশীল স্তরগুলির জন্য ভাল।কাস্টমাইজযোগ্যআপনার উপকরণ উপর ভিত্তি করে.
প্রশ্ন 2: আমার বিদ্যমান গরম বায়ু শুকানোর লাইনে একটি আইআর ড্রায়ার যুক্ত করা যেতে পারে?
উঃ হ্যাঁ। অনেক গ্রাহক আইআরকে একটিপ্রি-ড্রাইয়ার (ফ্ল্যাশ-অফ)গরম বায়ু চুলা আগে, মোট দৈর্ঘ্য হ্রাস।কাস্টমাইজযোগ্য- আমরা মাউন্টিং ব্র্যাকেট এবং কন্ট্রোল ইন্টিগ্রেশন প্রদান।
প্রশ্ন ৩: আমার বর্তমান গ্যাস গরম বায়ু শুকানোর যন্ত্রের তুলনায় আমি কত শক্তি সঞ্চয় করতে পারি?
উঃ সাধারণত ৩০-৫০%। বড় পরিমাণে বায়ু উত্তাপ না করেই আইআর সরাসরি শক্তিকে সাবস্ট্র্যাটে স্থানান্তর করে।বিনামূল্যে পরীক্ষাআপনার উপকরণ সঙ্গে সঠিক সঞ্চয় দেয়.
