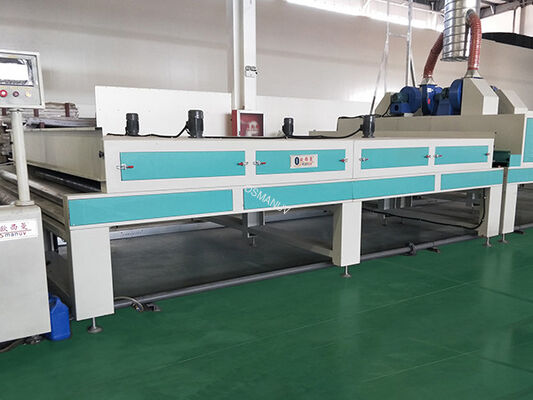

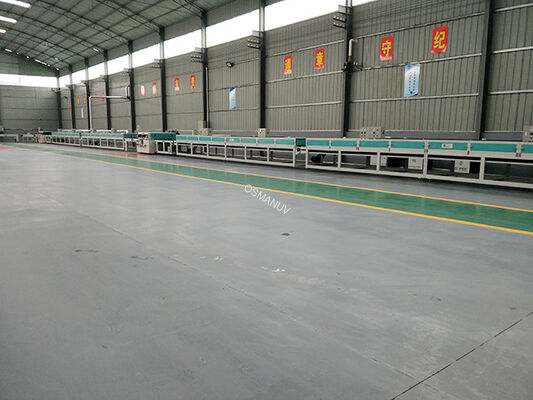

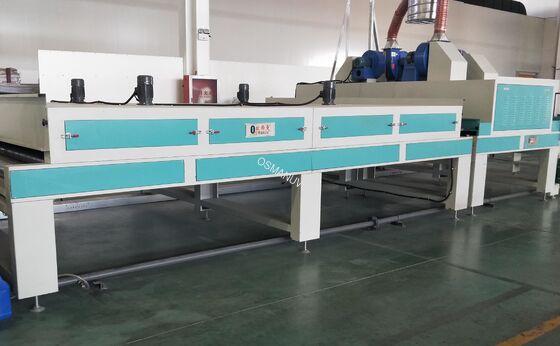

স্ক্রিন প্রিন্টিং এবং কালির জন্য শিল্প IR শুকানোর টানেল
কাস্টমাইজযোগ্য বেল্ট প্রস্থ (400-2000 মিমি) এবং হিটিং জোন
পণ্য ওভারভিউ
এইকাস্টমাইজযোগ্য আইআর শুকানোর লাইনমাঝারি-তরঙ্গ বা দূর-ইনফ্রারেড হিটিং প্রযুক্তি ব্যবহার করে লেপ, কালি এবং বিভিন্ন স্তরের আঠালোকে দক্ষ করে শুকানোর জন্য এবং নিরাময়ের জন্য একটি শিল্প টানেল-টাইপ শুকানোর ব্যবস্থা। পাওয়া যায়স্ট্যান্ডার্ড স্ক্রিন প্রিন্টিং শুকানো,উচ্চ-তাপমাত্রার কাচ প্রক্রিয়াকরণ, এবংনির্ভুল ইলেকট্রনিক্স নিরাময়কনফিগারেশন
সিস্টেম হলসম্পূর্ণরূপে কাস্টমাইজযোগ্যবেল্টের প্রস্থ, গরম করার দৈর্ঘ্য, হিটিং জোনের সংখ্যা, তাপমাত্রা পরিসীমা এবং অটোমেশন স্তরে। প্রচলিত গরম বাতাস শুকানোর বিপরীতে, আইআর হিটিং আশেপাশের বাতাসকে গরম না করে সরাসরি পণ্যের পৃষ্ঠে শক্তি স্থানান্তর করে, ফলেদ্রুত শুকানোর সময়,কম শক্তি খরচ, এবংমেঝে স্থান প্রয়োজনীয়তা হ্রাস.
এই আইআর শুকানোর লাইনটি স্ক্রিন প্রিন্টিং, প্যাড প্রিন্টিং এবং স্প্রে লেপের পরে দ্রাবক-ভিত্তিক এবং জল-ভিত্তিক কালি শুকানোর জন্য, সেইসাথে আঠালোকে নিরাময় করার জন্য, গ্লাস/সিরামিকের উপর লেপ শুকানোর জন্য এবং অপটিক্যাল ফিল্ম এবং ইলেকট্রনিক উপাদানগুলির প্রক্রিয়াকরণের জন্য আদর্শ।
কাজের নীতি
গরম করার টিউব থেকে ইনফ্রারেড বিকিরণ আবরণ/পৃষ্ঠে প্রবেশ করে, যার ফলে দ্রুত দ্রাবক বাষ্পীভবন বা ক্রস-লিঙ্কিং পলিমারাইজেশন (UV/তাপ নিরাময়ের জন্য) হয়। ঐচ্ছিক গরম বাতাসের সঞ্চালন চেম্বারের মধ্যে তাপমাত্রার অভিন্নতাকে ±2°C পর্যন্ত বাড়ায়।
প্রযুক্তিগত পরামিতি
| প্যারামিটার |
স্ট্যান্ডার্ড আইআর শুকানোর টানেল |
উচ্চ-তাপমাত্রার কাচের লাইন |
যথার্থ ইলেকট্রনিক্স সিস্টেম |
| বেল্টের প্রস্থ (কাস্টমাইজযোগ্য) |
400 - 2000 মিমি |
800 - 2200 মিমি |
300 - 1200 মিমি |
| মোট টানেলের দৈর্ঘ্য (কাস্টমাইজযোগ্য) |
2 - 20 মি |
5 - 28 মি |
2 - 8 মি |
| হিটিং জোনের দৈর্ঘ্য (কাস্টমাইজযোগ্য) |
1.5 - 12 মি |
6 - 15 মি |
1 - 5 মি |
| গরম করার শক্তি (কাস্টমাইজযোগ্য) |
9 - 80 কিলোওয়াট |
20 - 200 কিলোওয়াট |
3 - 30 কিলোওয়াট |
| সর্বোচ্চ তাপমাত্রা |
80 - 220° সে |
650 ডিগ্রি সেলসিয়াস পর্যন্ত |
200 ডিগ্রি সেলসিয়াস পর্যন্ত |
| তাপমাত্রা অভিন্নতা |
±5°সে |
±2°সে |
±2°C (সঞ্চালন সহ) |
| পরিবাহক গতি (কাস্টমাইজযোগ্য) |
0 - 15 মি/মিনিট |
0 - 10 মি/মিনিট |
0 - 20 মি/মিনিট |
| বেল্ট উপাদান (কাস্টমাইজযোগ্য) |
টেফলন জাল / রোলার চেইন |
স্টেইনলেস স্টীল জাল / সিরামিক রোলার |
PTFE/সিলিকন/অ্যান্টি-স্ট্যাটিক |
| পণ্যের সর্বোচ্চ উচ্চতা |
50 - 200 মিমি |
500 মিমি পর্যন্ত |
10 - 150 মিমি |
| কুলিং পদ্ধতি |
জোরপূর্বক বায়ু / পরিবেষ্টিত |
জল-ঠান্ডা / জোর করে বাতাস |
জোরপূর্বক বায়ু / পরিবেষ্টিত |
| নিয়ন্ত্রণ ব্যবস্থা |
ডিজিটাল PID/PLC ঐচ্ছিক |
PLC + টাচস্ক্রিন |
PLC + HMI (7") |
| পাওয়ার সাপ্লাই |
220V / 380V, 50/60Hz |
380V, 50/60Hz, 3-ফেজ |
220V / 380V, 50/60Hz |
| সাধারণ প্রয়োগ |
স্ক্রিন প্রিন্টিং, প্যাড প্রিন্টিং |
কাচের বোতল, সিরামিক, ধাতব আবরণ |
অপটিক্যাল ফিল্ম, ইলেকট্রনিক্স, পিসিবি |
অ্যাপ্লিকেশন
- স্ক্রিন প্রিন্টিং শিল্প:কাগজ, ফিল্ম, টেক্সটাইল এবং অনমনীয় সাবস্ট্রেটে দ্রাবক-ভিত্তিক এবং জল-ভিত্তিক কালি শুকানো
- গ্লাস এবং সিরামিক:কাচের বোতল, জার, কাপ, সিরামিক টাইলসের উপর প্রলেপ শুকানো / নিরাময় করা
- ইলেকট্রনিক্স:পিসিবি এবং উপাদানগুলিতে কনফর্মাল লেপ, সোল্ডার মাস্ক, এনক্যাপসুলেশন আঠালো শুকানো
- অপটিক্যাল ফিল্ম:পিইটি, পিসি, পিএমএমএ ফিল্মে কার্যকরী আবরণ শুকানো (রোল-টু-রোল সামঞ্জস্যপূর্ণ)
- মোটরগাড়ি অংশ:প্লাস্টিক/ধাতু উপাদানে প্রাইমার, পেইন্ট এবং আঠালো নিরাময়
- প্যাকেজিং:কার্টন, লেবেল এবং নমনীয় প্যাকেজিংয়ের উপর কালি এবং বার্নিশ শুকানো
- টেক্সটাইল এবং ফ্যাব্রিক:গার্মেন্টস এবং প্রযুক্তিগত টেক্সটাইল মুদ্রিত নিদর্শন এবং আবরণ শুকানো
- কাঠের কাজ:ইঞ্জিনিয়ারড প্যানেলে UV/জল-ভিত্তিক প্রাইমার এবং টপকোট শুকানো
কাস্টমাইজেশন বিকল্প
এই IR শুকানোর লাইন হয়অত্যন্ত কাস্টমাইজযোগ্যআপনার নির্দিষ্ট উত্পাদন প্রয়োজনীয়তা পূরণ করতে:
- বেল্টের প্রস্থ এবং দৈর্ঘ্য:300 মিমি থেকে 2200 মিমি প্রস্থ পর্যন্ত কাস্টমাইজযোগ্য, মোট দৈর্ঘ্য 2-28 মিটার
- গরম করার কনফিগারেশন:হিটিং জোনের সংখ্যা (1-6 বা তার বেশি), প্রতি বিভাগে জোনের দৈর্ঘ্য
- গরম করার ধরন:শুধুমাত্র IR / IR + গরম বায়ু সঞ্চালন / IR + UV মিলিত
- তাপমাত্রা পরিসীমা:স্ট্যান্ডার্ড 220°C পর্যন্ত / উচ্চ-তাপমাত্রা 650°C পর্যন্ত
- আইআর বাতি প্রকার:মাঝারি-তরঙ্গ (স্ট্যান্ডার্ড) / দ্রুত-প্রতিক্রিয়া / টুইন-টিউব / কার্বন ফাইবার
- পরিবাহক বেল্ট:টেফলন জাল, স্টেইনলেস স্টীল জাল, রোলার চেইন, বেল্ট-অন-বেল্ট, সিলিকন-লেপা
- কুলিং বিভাগ:জোরপূর্বক বায়ু, জল-ঠান্ডা, বর্ধিত পরিবেষ্টিত কুলিং
- ধোঁয়া নিষ্কাশন:ড্যাম্পার নিয়ন্ত্রণ সহ একক/মাল্টিপল এক্সস্ট পোর্ট
- নিয়ন্ত্রণ ব্যবস্থা:পিআইডি ডিজিটাল কন্ট্রোলার / পিএলসি + এইচএমআই টাচস্ক্রিন / রিমোট আইওটি পর্যবেক্ষণ
- ক্লিনরুম সামঞ্জস্যতা:সম্পূর্ণ স্টেইনলেস স্টিলের অভ্যন্তর সহ ধুলো-মুক্ত নকশা (ক্লাস 10000-100000)
- লোড হচ্ছে/আনলোড হচ্ছে:ম্যানুয়াল / স্বয়ংক্রিয় স্থানান্তর / রোবোটিক ইন্টিগ্রেশন
- জড় পরিবেশ:অক্সিডেশন-সংবেদনশীল পণ্যগুলির জন্য নাইট্রোজেন শুদ্ধকরণ
- রঙ/সমাপ্ত:বাহ্যিক প্যানেলের জন্য RAL রঙের কোড কাস্টমাইজেশন
মূল বৈশিষ্ট্য
- দ্রুত শুকানো:আইআর ডাইরেক্ট হিটিং শুকানোর সময় বনাম প্রচলিত কনভেকশন ওভেনকে উল্লেখযোগ্যভাবে হ্রাস করে
- শক্তি দক্ষ:নিম্ন বিদ্যুত খরচ - তাপ সরাসরি পণ্যে স্থানান্তরিত হয়, পার্শ্ববর্তী বায়ু নয়
- সঠিক তাপমাত্রা নিয়ন্ত্রণ:PID/SSR নিয়ন্ত্রণ ±2°C পর্যন্ত তাপমাত্রার অভিন্নতা সহ
- কমপ্যাক্ট পদচিহ্ন:দীর্ঘ পরিচলন ড্রায়ারের তুলনায় কম মেঝে স্থান প্রয়োজন
- মডুলার ডিজাইন:প্রসারিত বা পুনঃকনফিগার করা সহজ কারণ উৎপাদনের প্রয়োজন বিকশিত হয়
- ইউনিফর্ম বেল্ট টান:বেল্ট গাইড/ট্র্যাকিং সিস্টেম বিচরণ রোধ করে এবং স্থিতিশীল পরিবহন নিশ্চিত করে
- নিরাপত্তা সুরক্ষা:ওভার-টেম্পারেচার অ্যালার্ম, ইমার্জেন্সি স্টপ, পাওয়ার ফেজ রিভার্সাল প্রোটেকশন, লিকেজ সার্কিট ব্রেকার
- সহজ রক্ষণাবেক্ষণ:গরম করার উপাদান এবং বেল্টে সহজে অ্যাক্সেসের জন্য পাশের দরজা বা লিফট-আপ হুড
- কম রক্ষণাবেক্ষণ:সিল করা বিয়ারিং, স্ব-তৈলাক্ত ড্রাইভ চেইন, দ্রুত-মুক্তি বেল্ট স্প্লাইস
- একাধিক বেল্ট বিকল্প:টেফলন জাল, স্টেইনলেস স্টীল বা রোলার পরিবাহক কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ
সমর্থন এবং সেবা
- বিনামূল্যে প্রক্রিয়া পরামর্শ:আপনার উপাদান শুকানোর প্রয়োজনীয়তা বিশ্লেষণ করুন এবং সর্বোত্তম কনফিগারেশন সুপারিশ করুন
- উপাদান পরীক্ষা:আমাদের সুবিধায় বা মোবাইল ইউনিটের সাথে বিনামূল্যে নমুনা শুকানোর পরীক্ষা
- অন-সাইট ইনস্টলেশন:কাস্টমাইজযোগ্য ইনস্টলেশন এবং কমিশনিং প্যাকেজগুলির জন্য উপলব্ধ
- অপারেটর প্রশিক্ষণ:ক্রয়ের সাথে অন্তর্ভুক্ত - অন-সাইট বা ভিডিও প্রশিক্ষণ
- দূরবর্তী সমর্থন:24/7 ভিডিও কল এবং ফোন প্রযুক্তিগত সহায়তা
- ওয়ারেন্টি:সমস্ত উপাদানে 12 মাস (অব্যবহারযোগ্য)
- খুচরা যন্ত্রাংশ:আঞ্চলিক গুদাম (এশিয়া, ইউরোপ, আমেরিকা) থেকে দ্রুত ডেলিভারি
- রক্ষণাবেক্ষণ পরিষেবা:প্রতিরোধমূলক রক্ষণাবেক্ষণ চুক্তি উপলব্ধ
- ডকুমেন্টেশন:সম্পূর্ণ ব্যবহারকারীর ম্যানুয়াল, বৈদ্যুতিক স্কিম্যাটিক্স, অংশ তালিকা, এবং সফ্টওয়্যার ব্যাকআপ অন্তর্ভুক্ত
প্যাকিং এবং শিপিং
প্যাকিং:
- ধাতু অংশ জন্য বিরোধী জং ফিল্ম
- কন্ট্রোল ক্যাবিনেট এবং ভঙ্গুর উপাদানগুলির জন্য চাঙ্গা পাতলা পাতলা কাঠের কেস
- প্রসারিত মোড়ানো + প্রধান শরীরের জন্য কোণার সুরক্ষা
- আর্দ্রতা-সংবেদনশীল বৈদ্যুতিক অংশগুলির জন্য ডেসিক্যান্ট ব্যাগ
শিপিং পদ্ধতি:FOB সাংহাই / CIF সমুদ্র, বিমান বা রেলপথে
সীসা সময়:
- স্ট্যান্ডার্ড মডেল: অর্ডার নিশ্চিতকরণের 15-25 দিন পরে
- কাস্টম কনফিগারেশন: 30-45 দিন (বড় হাই-টেম্প লাইনের জন্য দীর্ঘ)
শিপিং ডকুমেন্টেশন:বাণিজ্যিক চালান, প্যাকিং তালিকা, লেডিং বিল, সিই ঘোষণা (যদি প্রযোজ্য হয়)
কাস্টমাইজযোগ্য:রপ্তানি ক্রেটিং, কাস্টম লেবেলিং, এবং গন্তব্য পোর্ট ডকুমেন্টেশন উপলব্ধ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: আইআর শুকানোর এবং গরম বাতাস শুকানোর মধ্যে পার্থক্য কী?
উত্তর: আইআর শুষ্ককরণ আশেপাশের বাতাসকে গরম না করে সরাসরি আবরণ/পণ্য পৃষ্ঠকে উত্তপ্ত করতে ইনফ্রারেড বিকিরণ ব্যবহার করে, যার ফলেদ্রুত শুকানোর সময় (70% পর্যন্ত দ্রুত)এবংকম শক্তি খরচ. গরম বাতাস শুকানো পুরো চেম্বারকে উত্তপ্ত করে এবং পণ্যে তাপ স্থানান্তর করতে পরিচলনের উপর নির্ভর করে, যা ধীর এবং কম শক্তি-দক্ষ কিন্তু তাপ-সংবেদনশীল পণ্যগুলির জন্য আরও অভিন্ন তাপমাত্রা বন্টন প্রদান করে।
