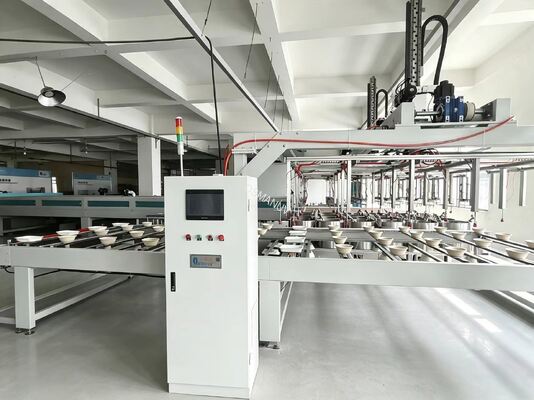

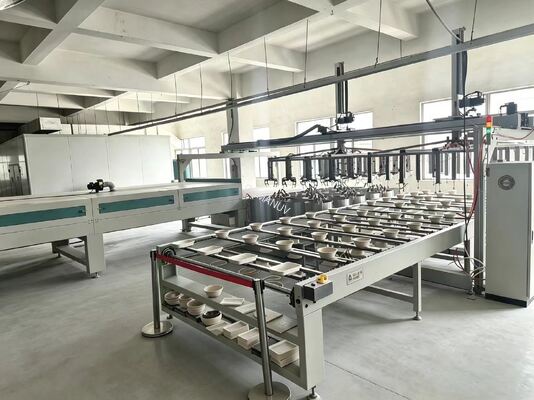

২৪-স্টেশন রোটারি স্পিন কোটিং লাইন ফর পাল্প মোল্ডেড টেবিলওয়্যার
এই সম্পূর্ণ স্বয়ংক্রিয়, ইনলাইন ২৪-স্টেশন স্পিন কোটিং প্রোডাকশন লাইনটি উচ্চ-ভলিউম, নির্ভুলভাবে কোটিং (PE, PLA, PFAS-মুক্ত জলীয় ডিসপারশন, ফটোরেসিস্ট, পলিমার) প্রয়োগের জন্য ডিজাইন করা হয়েছে সাবস্ট্রেট যেমন পাল্প-মোল্ডেড টেবিলওয়্যার, সেমিকন্ডাক্টর ওয়েফার, গ্লাস প্যানেল এবং নমনীয় ফিল্ম। নির্ভুল রোটারি ইন্ডেক্সিং এবং স্বতন্ত্র স্পিন কোটিং স্টেশন ব্যবহার করে, সিস্টেমটি ডোজিং, স্পিনিং এবং কিউরিংকে একটি অবিচ্ছিন্ন প্রক্রিয়ায় একীভূত করে সামঞ্জস্যপূর্ণ, অভিন্ন এবং পিনহোল-মুক্ত ফিল্ম জমা নিশ্চিত করে।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | স্ট্যান্ডার্ড মান | কাস্টমাইজযোগ্য পরিসীমা |
|---|
| ওয়ার্ক স্টেশনের সংখ্যা | ২৪টি পজিশন (রোটারি ইন্ডেক্সিং) | ১২ / ১৬ / ২৪ / ৩২ স্টেশন |
| উৎপাদন ক্ষমতা | ১৫ - ৩৫ সাইকেল/মিনিট (৩৬০ - ৮৪০ পিসি/ঘন্টা) | কাস্টমাইজযোগ্যশুকানোর সময় এবং পার্টের আকারের উপর ভিত্তি করে |
| সর্বোচ্চ সাবস্ট্রেট আকার | ২০০ মিমি ব্যাস বা ৩০০×৩০০ মিমি প্যানেল | ৪৫০ মিমি পর্যন্ত /কাস্টমাইজযোগ্যচাক আকার |
| স্পিন গতির পরিসীমা | ১০০ - ৮,০০০ RPM | কাস্টমাইজযোগ্য১২,০০০ RPM পর্যন্ত |
| গতির নির্ভুলতা | ±১ RPM (সার্ভো-নিয়ন্ত্রিত) | ±০.৫ RPM ক্লোজড-লুপকাস্টমাইজযোগ্য |
| কোটিং ওজন / পুরুত্ব | ৫ - ২৫ gsm (শুকনো) / ৫ - ২০০ µm (ভেজা) | কাস্টমাইজযোগ্যপাম্প এবং স্পিন প্রোফাইলের মাধ্যমে |
| কোটিং অভিন্নতা | >৯৫% (২৪ স্টেশনের মধ্যে) | ±১% পর্যন্ত আপগ্রেডযোগ্য /কাস্টমাইজযোগ্য |

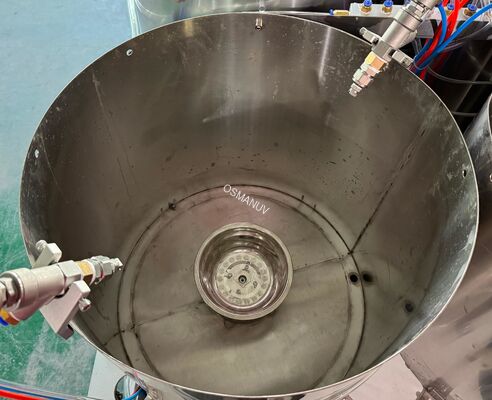

| কোটিং প্রয়োগ পদ্ধতি | প্রিসিশন মিটারিং পাম্প + হাই-স্পিড স্পিন কোটিং | কাস্টমাইজযোগ্য(নিডল, স্প্রে, ইঙ্কজেট) |
| শুকানোর পদ্ধতি | মাল্টি-স্টেজ টানেল (IR + ফোর্সেড হট এয়ার) | কাস্টমাইজযোগ্যদৈর্ঘ্য, জোন, UV বিকল্প |
| প্রধান নির্মাণ সামগ্রী | ৩০৪ স্টেইনলেস স্টিল (ফ্রেম), ফুড-গ্রেড ফ্লুইড পাথ | ৩১৬L / PTFE কোটিংকাস্টমাইজযোগ্য |
| নিয়ন্ত্রণ ব্যবস্থা | মিতসুবিশি পিএলসি + ৭ ইঞ্চি এইচএমআই টাচস্ক্রিন | ডেল্টা /কাস্টমাইজযোগ্য ব্র্যান্ড |
| বিদ্যুৎ সরবরাহ | ৩৮০V / ৫০Hz (৩-ফেজ), ~৮০-১২০kW পিক | ২২০V - ৪৮০V, ৫০/৬০Hzকাস্টমাইজযোগ্য |
| সংকুচিত বায়ু | ০.৬ - ০.৮ MPa, ~১৫০ NL/মিনিট | কাস্টমাইজযোগ্যপ্রবাহের হার |
| উপাদান স্থানান্তর দক্ষতা | >৯০% | কাস্টমাইজযোগ্যEBR এবং রিকভারি বাটি সহ |
| লাইনের ফুটপ্রিন্ট (দৈর্ঘ্য×প্রস্থ×উচ্চতা) | প্রায় ১২মি × ৩.৫মি × ২.২মি | সম্পূর্ণ কাস্টমাইজযোগ্যবিদ্যমান প্ল্যান্টে ফিট করার জন্য |
অ্যাপ্লিকেশন

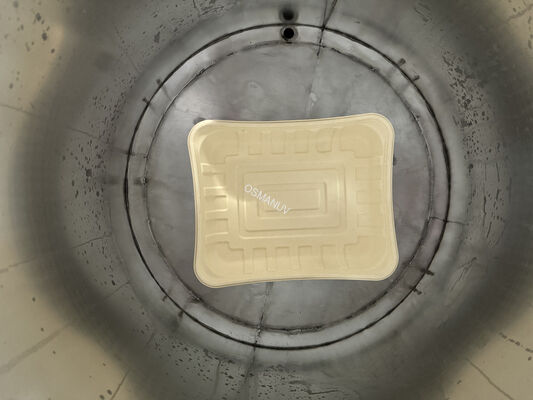

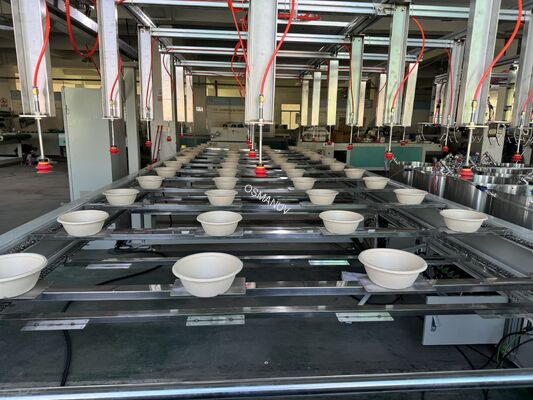

- পাল্প-মোল্ডেড টেবিলওয়্যার - প্লেট, বাটি, ট্রে, ক্ল্যামশেল কন্টেইনার (PE, PLA, বায়ো-বেসড ব্যারিয়ার কোটিং)
- সেমিকন্ডাক্টর ও এমইএমএস - ওয়েফারে ফটোরেসিস্ট কোটিং (৩০০মিমি পর্যন্ত)
- ওএলইডি / পেরোভস্কাইট সোলার সেল - ডিসপ্লে এবং ফটোভোলটাইক প্যানেলের জন্য পাতলা-ফিল্ম জমা
- খাদ্য প্যাকেজিং - ডিসপোজেবল পরিবেশ-বান্ধব প্যাকেজিংয়ের জন্য জল/তেল ব্যারিয়ার কোটিং
- মেডিকেল ডিভাইস কোটিং - ইমপ্লান্ট বা উপাদানগুলিতে বায়ো-কম্প্যাটিবল ফিল্ম
- কাস্টমাইজযোগ্য এর জন্য: নমনীয় ফিল্ম, গ্লাস প্যানেল, সিরামিক টেপ, লিথিয়াম ব্যাটারি ইলেক্ট্রোড
মূল বৈশিষ্ট্য
- স্বতন্ত্র স্টেশন নিয়ন্ত্রণ - প্রতিটি স্টেশন স্বাধীন স্পিন প্রোগ্রাম (গতি, সময়, ত্বরণ) চালাতে পারে
- উচ্চ দক্ষতা ও ফলন - স্প্রে করার তুলনায় >৯০% উপাদান স্থানান্তর দক্ষতা
- নির্ভুলতা ও অভিন্নতা - সার্ভো-নিয়ন্ত্রিত ডোজিং এবং স্পিনিং সামঞ্জস্যপূর্ণ কোটিং ওজন নিশ্চিত করে
- দ্রুত পরিবর্তন - মডুলার টুলিং ডিজাইন দ্রুত পণ্য পরিবর্তন সম্ভব করে
- স্মার্ট নিয়ন্ত্রণ ও ডেটা লগিং - রেসিপি লাইব্রেরি (৯৯৯টি রেসিপি পর্যন্ত) সহ এইচএমআই, রিয়েল-টাইম পর্যবেক্ষণ
- শক্তিশালী ও স্বাস্থ্যকর নকশা - ৩০৪ স্টেইনলেস স্টিল নির্মাণ, পরিষ্কার করা সহজ
- উপাদান সাশ্রয়ী যুক্তি - স্মার্ট রিকভারি সিস্টেম রাসায়নিক ব্যবহার ২৫-৪০% কমিয়ে দেয়
- নিরাপত্তা ইন্টারলক - জরুরি স্টপ, কভার ইন্টারলক, সাবস্ট্রেট হোল্ডের জন্য ভ্যাকুয়াম সনাক্তকরণ
কাস্টমাইজেশন বিকল্প
- স্টেশন সংখ্যা: ৮ / ১২ / ১৬ / ২৪ / ৩২ স্টেশন -কাস্টমাইজযোগ্য
- পার্ট নেস্ট ও টুলিং: নির্দিষ্ট পণ্যের আকারের জন্য কাস্টম-মেশিন করা ফিক্সচার
- ডোজিং সিস্টেম: বিভিন্ন কোটিং সান্দ্রতার জন্য পাম্পের ধরন, ক্ষমতা এবং নজল ডিজাইন -কাস্টমাইজযোগ্য
- শুকানোর টানেল: দৈর্ঘ্য, হিটিং জোন, আইআর তরঙ্গদৈর্ঘ্য, বা ইউভি কিউরিং -কাস্টমাইজযোগ্য
- স্পিন প্রোফাইল: গতি, ত্বরণ, প্রতি স্টেশনে সময় - স্বতন্ত্রভাবেকাস্টমাইজযোগ্যকাস্টমাইজযোগ্য
- লেআউট কনফিগারেশন: বৃত্তাকার, রৈখিক, বা এল-আকৃতির -কাস্টমাইজযোগ্যমেঝে স্থানের জন্য
- একীকরণ: বিদ্যমান মোল্ডিং প্রেস, কনভেয়র, বা এমইএস সিস্টেমের সাথে ইন্টারফেস -কাস্টমাইজযোগ্য
- উপাদান পুনরুদ্ধার: ইবিআর রিসাইক্লিং, লো ডেড-ভলিউম লাইন, সলভেন্ট রিকভারি বাটি -কাস্টমাইজযোগ্যন্যূনতম বর্জ্যের জন্য
- পরিবেশ নিয়ন্ত্রণ: ক্লিনরুম সামঞ্জস্য (ক্লাস ১০ - ক্লাস ১০০,০০০), নিষ্ক্রিয় গ্যাস পার্জ -কাস্টমাইজযোগ্য
সহায়তা এবং পরিষেবা
- ১২ - ২৪ মাসের ওয়ারেন্টি (মডেলের উপর ভিত্তি করে বাড়ানো যেতে পারে)
- প্রকল্প পরামর্শ - সম্ভাব্যতা বিশ্লেষণ এবং প্রক্রিয়া সমাধান ডিজাইন
- ইনস্টলেশন ও কমিশনিং - তত্ত্বাবধানে অন-সাইট ইনস্টলেশন এবং ক্যালিব্রেশন
- দূরবর্তী সমস্যা সমাধান - হোয়াটসঅ্যাপ, টিমস, বা টিমভিউয়ারের মাধ্যমে
- স্পেয়ার পার্টস সরবরাহ - ৭+ বছরের জন্য স্টক করা
- অপারেটর প্রশিক্ষণ - আপনার প্রোডাকশন টিমের জন্য অন-সাইট প্রশিক্ষণ
- কাস্টমাইজেশন ইঞ্জিনিয়ারিং সাপোর্ট - সিএডি ড্রয়িং + পিএলসি কোড অ্যাডজাস্টমেন্ট অন্তর্ভুক্ত
প্যাকিং এবং শিপিং
প্যাকিংয়ে অ্যান্টি-স্ট্যাটিক ভ্যাকুয়াম ব্যাগ + ফোম প্যাডিং + ভি সিআই অ্যান্টি-রাস্ট পেপার এবং আর্দ্রতা-প্রতিরোধী বাধা সহ শক্তিশালী প্লাইউড এক্সপোর্ট ক্রেট সংবেদনশীল উপাদানগুলির উপর অন্তর্ভুক্ত। শিপিং পদ্ধতি উপলব্ধ: এফওবি (সাংহাই / শেনজেন / কিংডাও) বা সিআইএফ সমুদ্র, বায়ু বা রেল দ্বারা। লিড টাইম: কাস্টমাইজেশন স্তরের উপর ভিত্তি করে ৩০ - ৬০ দিন। অন্তর্ভুক্ত নথি: ব্যবহারকারী ম্যানুয়াল, ক্যালিব্রেশন সার্টিফিকেট, সিই ঘোষণা, বৈদ্যুতিক স্কিম্যাটিক্স।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: ২৪টি স্টেশন কি একই সাথে বিভিন্ন স্পিন প্রোগ্রাম চালাতে পারে?
উত্তর: হ্যাঁ। স্বতন্ত্র মোটর সংস্করণে, প্রতিটি স্টেশন একটিকাস্টমাইজযোগ্যস্বাধীন রেসিপি (গতি, সময়, ত্বরণ) সমর্থন করে।
প্রশ্ন: কি সাবস্ট্রেট আকার পরিচালনা করা যেতে পারে?
উত্তর: স্ট্যান্ডার্ড ২০০মিমি ওয়েফার বা ৩০০×৩০০মিমি প্যানেল পর্যন্ত সমর্থন করে। আমরাকাস্টমাইজ করতে পারি ৫×৫মিমি চিপ থেকে ৪৫০মিমি প্যানেল পর্যন্ত সাবস্ট্রেটের জন্য চাক।
প্রশ্ন: এই লাইন কি জল-ভিত্তিক এবং দ্রাবক-ভিত্তিক উভয় কোটিং পরিচালনা করতে পারে?
উত্তর: হ্যাঁ। আমরাকাস্টমাইজ করতে পারি ফ্লুইড পাথ উপকরণ (পিটিএফই, ৩১৬এল) এবং দ্রাবক সামঞ্জস্যের জন্য বিস্ফোরণ-প্রতিরোধী ইলেকট্রিক্যাল যোগ করতে পারি।
প্রশ্ন: শুকানোর টানেলের দৈর্ঘ্য কি সামঞ্জস্যযোগ্য?
উত্তর: হ্যাঁ। শুকানোর টানেলকাস্টমাইজড করা যেতে পারে (দৈর্ঘ্য বাড়ানো/ছোট করা, বিভিন্ন হিটিং জোন) আপনার কোটিং কিউরিং প্রোফাইলের উপর ভিত্তি করে।
প্রশ্ন: আমি কিভাবে বিভিন্ন পণ্যের আকারের মধ্যে পরিবর্তন করব?
উত্তর: মেশিন মডুলার টুলিং ব্যবহার করে। পার্ট নেস্টগুলিকাস্টমাইজযোগ্যএবং দ্রুত পরিবর্তনের জন্য ১৫ মিনিটের কম সময়ে অদলবদল করা যেতে পারে।
প্রশ্ন: লাইনটি কি আমার বিদ্যমান মোল্ডিং প্রেসের সাথে একীভূত হতে পারে?
উত্তর: হ্যাঁ। আমরা সরবরাহ করিকাস্টমাইজযোগ্যইনফিড/আউটফিড ইন্টারফেস, স্পিড ম্যাচিং, এবং নিরবচ্ছিন্ন একীকরণের জন্য পিএলসি যোগাযোগ প্রোটোকল।
প্রশ্ন: একটি কাস্টমাইজড লাইনের জন্য ন্যূনতম অর্ডারের পরিমাণ কত?
উত্তর: কনফিগারেশন পরিবর্তনের জন্য ১ ইউনিট (নেস্ট, নজল, গতি)। সম্পূর্ণ যান্ত্রিক পুনঃডিজাইন এবং কাস্টম লেআউটের জন্য ২+ ইউনিট।
